Тренажерный комплекс «Изучение устройства спецмашин и отработка навыков управления» 4 машины на одной физической раме

Описание

Интерактивный учебный тренажер 4 машины на одной физической раме предназначен для подготовки водителей и операторов различной
строительной спецтехники, а также для совершенствования или коррекции имеющихся навыков управления
у водителей и операторов с разным уровнем подготовки. Тренажер представляет собой аппаратно-
программный комплекс.
Учебный тренажер разработан в соответствии с программами подготовки
специалистов, водителей и операторов, отвечает требованиям пожарной и электробезопасности, а также
санитарных правил и нормативов.
Тренажер дает возможность ознакомиться с органами управления и изучить необходимые приемы работы
д о начала управления настоящей машиной. Позволяет проводить подготовку без расхода ГСМ и износа
ресурса машины.

Учебный тренажер позволяет:

• Проводить обучение базовым навыкам управления техникой в различных условиях;
• Изучать принципы и режимы работы узлов и агрегатов;
• Отрабатывать навыки работы с навесным оборудованием (ковшом) и выполнять тестовые задания с его использованием;
• Обучать водителей безопасным приёмам работы;
• Визуализировать трёхмерное окружение на панорамных экранах или в режиме виртуальной реальности для демонстрации работы техники и оборудования;
• Осуществлять в режиме согласование виртуальной сцены с действиями обучаемого, осуществляемыми с органами управления;
• Изучение состава, расположения органов управления и приборов в салоне;
• Проведение автоматического контроля и фиксации ошибок обучающихся с возможностью ведения оперативного журнала с записью хода выполнения упражнения (запись траектории движения и его навесного оборудования;
• Выполнение упражнений по вождению на учебном полигоне со стандартными препятствиями и заданиями для отработки моторных навыков;
• Выполнение упражнений на отработку специальных навыков.

Устройство учебного тренажера предусматривает стандартную компоновку рабочего места и размещениеорганов управления. Учебный тренажер структурно состоит из двух частей: аппаратной и программной части.


Аппаратная часть комплекса включает следующе элементы:

• Стальная рама с регулируемым креслом водителя и размерами мм: 3000x2500x2500;
• Широкоформатный ЖК-дисплей 55";
• Персональный компьютер с характеристиками:

1. Процессор: 12 поточный, с частотой 3.5Ghz;
2. Оперативная память: 16 Gb DDR4;
3. Жесткий диск: 1000Gb;
4. Видеокарта: Dx12 совместимая с объемом памяти 8 Gb;
5. Блок питания мощностью не менее 650Вт;
6. Операционная система – предустановленная семейства Windows 10;
7. Источник бесперебойного питания;

• Имитатор коробки передач;
• Рычаг стояночного тормоза;
• Педали сцепления, тормоза и акселератора;
• Панель приборов: Виртуальная.

Процесс обучения на тренажере обеспечивает приближение условий обучения к условиям работы оператора
или водителя реальной спецтехникой за счет высококачественной визуализации виртуального окружения и
реалистичного отображения условий местности. Реалистичность имитации обеспечивается с помощью
компьютерной отработки приемов трогания с места с различных позиций, переключения передач, руления,
поворотов, торможения различными способами, движения задним ходом за счет имитации внутрикабинного
оборудования (рычагов, педалей, кнопок) и управления работой навесного оборудования.

Тренажер позволяет работать в одном из режимов:

1. Посредством визуализации на широкоформатных ЖК-дисплеях 40-43", которые дают возможность реалистично отобразить панорамный вид с углом обзора до 180 градусов.

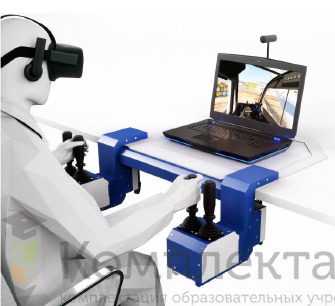

2. Посредством визуализации в очках виртуальной реальности, что позволяет имитировать нахождение обучаемого в реальной технике с углом обзора в 360 градусов и 6 степенями свободы.

Программная часть комплекса

Программное обеспечение тренажера на основе 3D-симуляции движения спецтехники с учетом физических
параметров и динамики транспортного средства, а также свойств виртуальной окружающей среды
предусматривает прохождение тренировочных и экзаменационных упражнений.
Программным обеспечением предусмотрена функция "Виртуальный инструктор", представляющая собой
голосовое сопровождение, которое контролирует выполнение упражнений и информирует обучающихся о
допущенных ошибках.
